Dysza natryskowa ZQ, ZQ-K

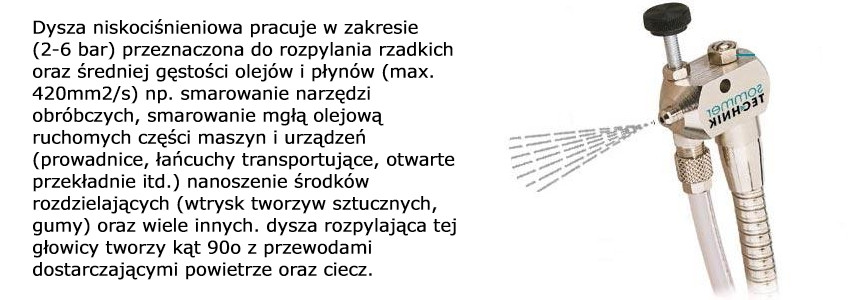

Dysza niskociśnieniowa pracuje w zakresie (2-6 bar) przeznaczona do rozpylania rzadkich oraz średniej gęstości olejów i płynów (max. 420mm2/s) np. smarowanie narzędzi obróbczych, smarowanie mgłą olejową ruchomych części maszyn i urządzeń (prowadnice, łańcuchy transportujące, otwarte przekładnie itd.) nanoszenie środków rozdzielających (wtrysk tworzyw sztucznych, gumy) oraz wiele innych. dysza rozpylająca tej głowicy tworzy kąt 90o z przewodami dostarczającymi powietrze oraz ciecz.:

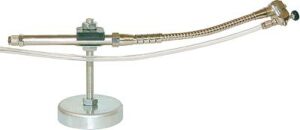

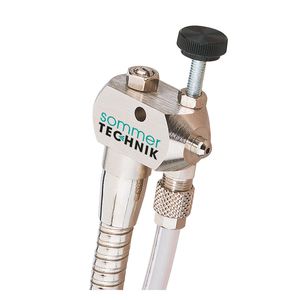

- ZQ z metalowym przewodem Flex(ułatwia montaż z użyciem stopy magnetycznej)

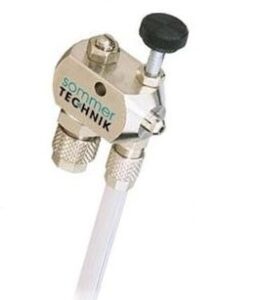

- ZQ-K z bezpośrednim montażem przewodu powietrza, do stałego montażu
Producent: Sommer Technik
Jak to działa:
Przewód cieczy zaopatrzony w zawór zwrotny oraz sitko zanurzamy w zbiorniku bezciśnieniowym. Atomizer powinien zawsze być zamocowany nieco powyżej maksymalnego poziomu cieczy w zbiorniku. Po podaniu sprężonego powietrza, atomizer natychmiast zaczyna rozpylanie (wbudowany zawór zwrotny w wężu zapobiega zbyt szybkiemu opadaniu poziomu cieczy).
Atomizer może być uruchamiany na stałe lub cyklicznie przez zewnętrzny timer (np. BA). Ciecz jest zasysana przez strumień powietrza przepływający w dyszy, następnie rozpylana. Właściwą regulację obłoku mgły zalecamy wykonać wybierając odpowiednie ciśnienie sprężonego powietrza oraz czas pracy dyszy.
ZN -zalety:
Mniej wysiłku – większa wydajność. Dzięki elastycznemu wężowi metalowemu atomizer ZN może być obracany i skręcany według potrzeby, a także może być zamontowany w dowolnym miejscu za pomocą uchwytu magnetycznego. Dopasowuje się do wymagań Twojej maszyny.
Przykładowe zużycie w ciągu minuty przy temperaturze +20oC :
ISOVG150 2,1 ml przy 5bar
ISOVG150 1,9 ml przy 3bar
Woda 62 ml przy 6bar
Woda 48 ml przy 5bar
Woda 30 ml przy 3bar

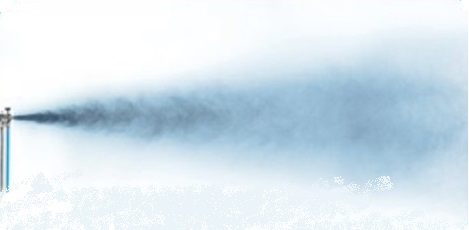

stały kąt stożka obłoku mgły 30o
