Dysza natryskowa ZN, ZN-K

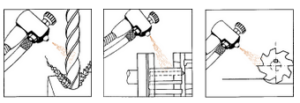

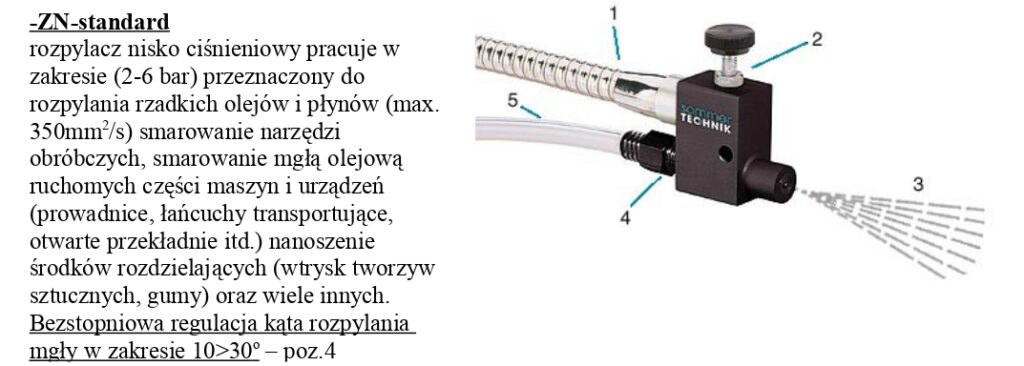

Niskociśnieniowe dysze przeznaczone do rozpylania płynów i olejów o niskiej lepkości (max. 350mm2/s) Smarowanie narzędzi obróbczych, smarowanie mgłą olejową ruchomych części maszyn i urządzeń (prowadnice, łańcuchy transportujące, otwarte przekładnie itd.) nanoszenie środków rozdzielających (wtrysk tworzyw sztucznych, gumy) oraz wiele innych. Dostępne w dwóch odmianach:

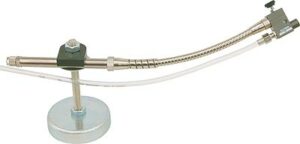

- ZN z metalowym przewodem Flex(ułatwia montaż z użyciem stopy magnetycznej)
- ZN-K z bezpośrednim montażem przewodu powietrza, do stałego montażu
Producent: Sommer Technik
Jak to działa:
Przewód cieczy zaopatrzony w zawór zwrotny oraz sitko zanurzamy w zbiorniku bezciśnieniowym. Atomizer powinien zawsze być zamocowany nieco powyżej maksymalnego poziomu cieczy w zbiorniku. Po podaniu sprężonego powietrza, atomizer natychmiast zaczyna rozpylanie (wbudowany zawór zwrotny w wężu zapobiega zbyt szybkiemu opadaniu poziomu cieczy).
Atomizer może być uruchamiany na stałe lub cyklicznie przez zewnętrzny timer (np. BA). Ciecz jest zasysana przez strumień powietrza przepływający w dyszy, następnie rozpylana. Właściwą regulację obłoku mgły zalecamy wykonać wybierając odpowiednie ciśnienie sprężonego powietrza oraz czas pracy dyszy.
ZN -zalety:
Mniej wysiłku – większa wydajność. Dzięki elastycznemu wężowi metalowemu atomizer ZN może być obracany i skręcany według potrzeby, a także może być zamontowany w dowolnym miejscu za pomocą uchwytu magnetycznego. Dopasowuje się do wymagań Twojej maszyny.
Przykładowe zużycie w ciągu minuty przy temperaturze +20oC :
ISOVG150 2,1 ml przy 5bar
ISOVG150 1,9 ml przy 3bar
Woda 62 ml przy 6bar
Woda 48 ml przy 5bar
Woda 30 ml przy 3bar
